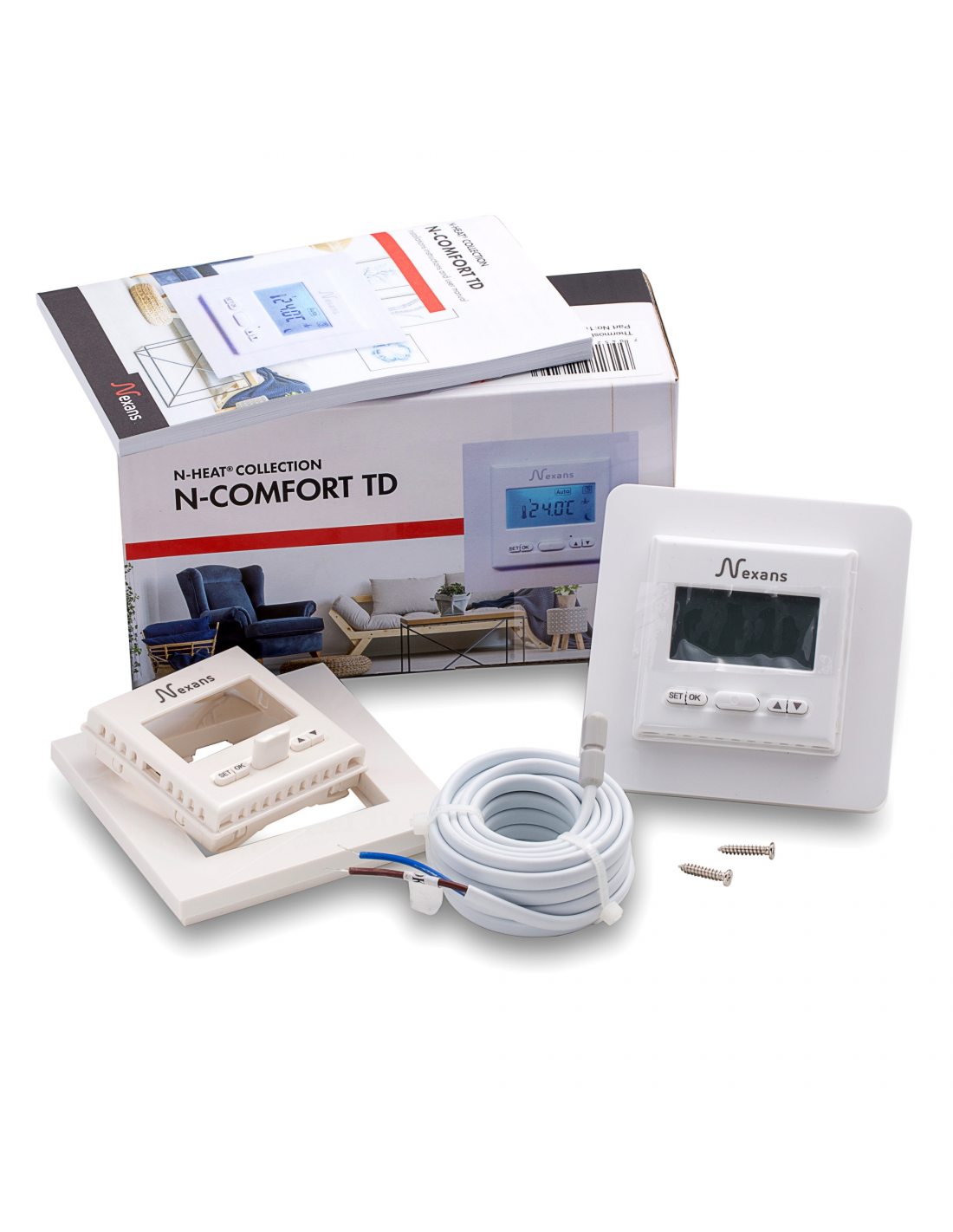

NEXANS N-COMFORT TD
Термостат Millitemp CDFR-003 с контролем времени и разбивкой суток на 4 периода.
Термостат с контролем времени для электрических систем теплого пола при необходимости обеспечения оптимальной комфортной температуры и минимального энергопотребления.
Термостат для регулирования электрических нагревательных кабелей, температурный диапазон от +5 до +40°С (значения по умолчанию ).Термостат CDFR-003 можно запрограммировать и регулировать температуру воздуха или пола автоматически. Термостат может работать в двух режимах: постоянной или программируемой температуры.
Достоинства:
- Программируется по времени (4 периода в сутки, 5+2 дня) - для работы «теплого пола» только в нужное Вам время;
- Два датчика температуры: пола и воздуха. Подходит для систем полного отопления теплым полом;
- Большой графический дисплей с подсветкой;
- Сохраняет настройки при отключении электроэнергии в течение продолжительного времени;
- Возможность работы в «Ручном» режиме;
- Идеально подходит для площадей от 6 м. кв.
Недостатки:
- Для программирования необходимо четко придерживаться инструкции;
- Нет блокировки от детей.
Регулирование температуры при помощи термостата
По умолчанию термостат CDFR-003 будет работать в режиме постоянной температуры с датчиком воздуха (встроенным в термостат датчиком).Температура устанавливается непосредственно пользователем термостата в соответствии с индивидуальными потребностями При переходе в режим программирования, конечная температура будет меняться в зависимости от программы по умолчанию.В режиме программирования термостат меняет температуру в зависимости от времени суток и дня недели. Например, для выходных и рабочих дней Вы можете установить разную температуру. Таким образом, можно автоматически снизить выходную мощность ночью, или тогда, когда не требуется поддержание комфортной температуры (автоматически).
Термостат имеет встроенный датчик температуры воздуха и внешний датчик, размещаемый в полу между двумя петлями нагревательного кабеля. Температуру можно регулировать с помощью датчика пола или воздуха. Также возможно использование режима комбинирования с двумя датчиками. В этом случае датчик пола может применяться для регулирования температуры пола ниже максимально установленного значения), а датчик воздуха - для регулирования температуры согласно установленному значению.
Если на дисплее появляется символ нагрева, это означает, что термостат работает на нагрев. Однако данный символ не связан непосредственно (не синхронизирован) с реле, контролирующим питание нагревательного кабеля.
Встроенные часы-календарь с батареей резервного питания
При поставке термостат имеет заложенную программу разбивки суток на 4 периода для автоматического достижения комфортной температуры и ее понижения в зависимости от времени суток. Термостат имеет батарею резервного питания часов и календаря, и поэтому пользователю никогда не нужно беспокоиться о восстановлении настроек времени при нарушении электропитания.
Чтобы включить/выключить термостат, нажмите кнопку ON/OFF. При выключении питания установленные параметры будут сохранены. Настройки сохраняются также при перебоях с электроэнергией (благодаря резервному устройству EEPROM без временного ограничения)

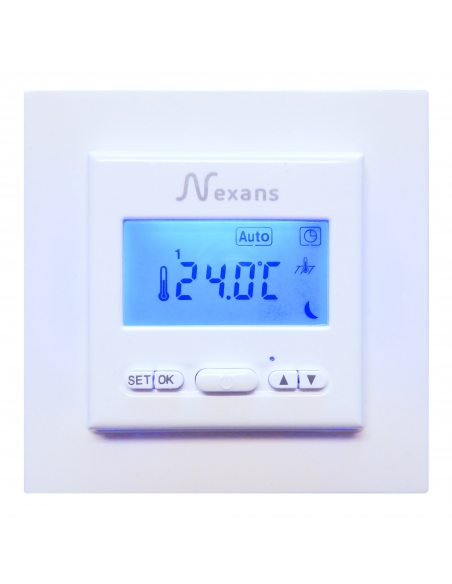

Графический дисплей
Уникальный интерфейс пользователя отличается навигацией на основе кнопок для упрощения программирования и считывания данных.
Заводская настройка периодов суток
Термостат при отправке с завода программируется следующим образом:
ДНИ 1-5 |
||
ПЕРИОД СУТОК |
ТЕМПЕРАТУРА с комнатным датчиком |
|
1 |
06:00-08:00 |
Комфортная 21 °C |
2 |
08:00-16:00 |
Пониженная 16°C |
3 |
16:00-23:00 |
Комфортная 21 °C |
4 |
23:00-06:00 |
Пониженная 16°C |
ДНИ 6-7 |
||
ПЕРИОД СУТОК |
ТЕМПЕРАТУРА с комнатным датчиком |
|
1 |
06:00-23:00 |
Комфортная 21 °C |
2 |
23:00-06:00 |
Пониженная 16°C |
Индивидуальное программирование периодов суток:
Периоды суток и/или значения температуры, заданные в заводских условиях, можно перепрограммировать в соответствии с собственными нуждами.
Ручной режим
Программу работы с разбивкой суток на периоды можно отменить, например, на праздничные дни, задав, вместо этого, какую-либо одну температуру, например, 5°C для защиты от замерзания. Эта новая установка будет действовать до отмены ручного режима.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение |
~230 В ±10% 50/60Гц |
Собственное потребление |
<2 Вт |
Выходное реле SPST |
16 А, 3600 Вт резистивная нагрузка или 1A индуктивная нагрузка |
Встроенный выключатель |
2-х полюсный, 16 А Электронный |
Диапазон температур |
+5...+40 °С |
Расчетная рабочая температура |
+1...+50 °С (для датчика воздуха) +1...+80 °С (для датчика пола) |
Функция времени |
Программа разбивки суток на 4 периода |
Срок службы батареи резервного питания |
5 лет |
Температура окружающего воздуха |
0...+40°C во время работы |
Перепад температур, активирующий подачу тепла |
0.5 ˚C |
Принцип регулирования |
ШИМ/ПИ |
Класс защиты корпуса |
IP21 |
Температура окружающей среды |
0/+50 ˚C |
Размеры (В/Ш/Т) |
86х86х40(25мм контактные гнезда) |
Дисплей |
ЖК (с голубой подсветкой) |

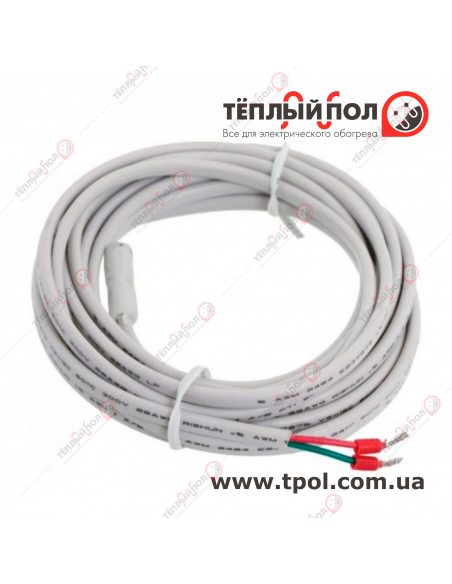

Тип внешнего датчика |
NTC (12 кОм), с длиной кабеля 3 м |
Коды неисправностей: Е0 - Внутренняя неисправность. Термостат неисправен. Замените термостат. Е1 – Неисправность внутреннего датчика. Короткое замыкание датчика или его отключение. Замените термостат или используйте только датчик температуры пола. Е2 – Неисправность датчика температуры пола. Неисправность или короткое замыкание датчика. |
Таблица значений омического сопротивления датчика
Датчик |
|
Температура (˚C) |
Сопротивление (Ом) |
-10 |
64000 |
0 |
38000 |
10 |
23300 |
20 |
14800 |
30 |
9700 |
- Способ монтажа
- В установочную коробку
- Тип терморегулятора
- Программируемый
- Назначение
- Электрический теплый пол
